一、 概 述

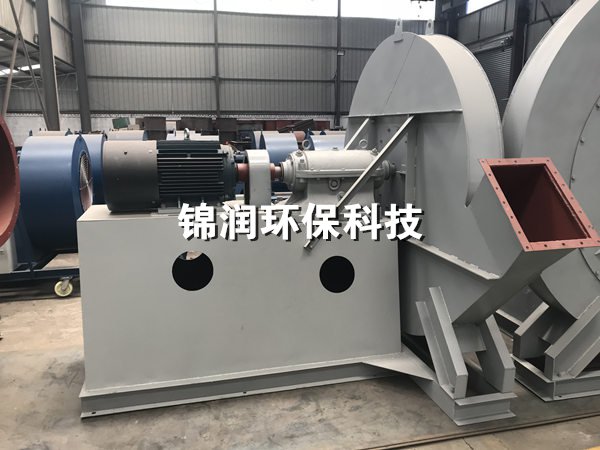

Y9-35 型鍋爐離心引風機是為適應燃用各種煤質并配有消 煙除塵裝置的工業鍋爐配套設計的。Y9-35 型單吸入鍋爐引風機， 適用于 2～240 t/h 蒸氣鍋爐的通、引風機系統。引風機的基本型號為“Y9-35”。凡進氣條件相當，性能又適應的可選用。*高溫度不得超過 250℃，要引風機前必須加裝效率不低于 85%的除塵裝置，降低進入風機的煙氣含塵量， 以提高風機壽命。
二、形 式
1)單吸入通、引風機的補充型號為“11”或“12”，其中**位數字 1 單吸入，第二為數字為設 計順序號。通、引風機的性能參數參看性能表。
2) 傳動方式均用聯軸器與電動機聯接傳動，單吸風機為 D 式。
3) 從電動機方向視葉輪之；回轉方向，順時針者為順轉通風機，逆時針者為逆轉通風機，進、 出風口的位置如外形尺寸圖所示（圖中為順轉通風機逆轉者圖形與其成對稱形）。風機的完整表示方 法舉例如下： Y9-35-11No10D 右 900。
4)風機的出口位置以風機機殼的出風口角度表示，“順”“逆”均可制成 00、150、300、450、600、 750、900、1050、1200、1350、1500、1650、1800、1950、2100、2250、270017 種角度。
三、結 構
1)葉輪由向前彎曲之葉片、錐形前盤和后盤（或中盤）焊接而成，并鉚接在軸盤上，引風機因 磨損較大故葉片較厚。且在后盤（或中盤）上葉片的根部焊接有補強部分，以延長使用時間。
2)傳動部分的主軸由優質鋼制成，單吸入通、引風機均可采用滾動軸承，軸承上裝有油位指示器，引風機并有冷卻水裝置。
3)進風口做出收斂流線形的整體結構，用螺栓固定在機殼入口側。
4)機殼是由鋼板焊接的蝸形體，引風機的蝸形板上有一層薄的襯板，以便磨損后更換。單吸入 通、引風機在進口處裝有八個花瓣式流量調節器，軸向安裝在進風口前面。由于采用了外部傳動的結構，轉動靈活方便。調節范圍由 0ο(全開) 到 90ο(全閉)。調節門的扳把位置，從進風口方向看， 在右側。對于“右”旋風機，扳把由下往上推是由全閉到全開方向；對于“順”旋風機，扳把由上 往下拉是由全閉到全開方向。 為了使調節門各部位正常工作，必須很好地潤滑。潤滑脂采用二硫化鉬高溫(260οC)潤滑脂，高 溫運轉時能保證潤滑作用。
5)傳動組由主軸、軸承箱、帶輪等組成。主軸由優質鋼制成，采用球軸承，水冷整體軸承箱。 因此，需加裝輸水管，耗水量因環境溫度的不同而異，一般按 0.5～1m3/h 考慮。軸承箱上裝有油位 指示器。潤滑油采用全損耗系統用油 L-AN46，加入油量按油位標志的要求。 四、性能及選用 1)設計單位根據所選用之流量和全壓在選擇曲線圖中確定選用通風機的機號。 2)具體性能及配用電動機須按性能選用件表選用。 3)性能表中，引風機 Y9-35 型性能按氣體溫度 t=200℃，大氣壓 Pa＝101300pa，氣體密度ρ＝ 0.745kg/m3 時煙氣介質計算。
五、性能參數表
|
機號№ |
轉速 (r/min) |
全壓 (Pa) |
流量 (m3/h) |
效率 (%) |
軸功率 (KW) |
電動機 |
|
型號 |
功率(KW) |
|
8D |
960 |
921 |
5810 |
63 |
2.36 |
Y132M1-6 |
4 |
|
961 |
7270 |
66 |
2.94 |
|
1000 |
8720 |
67.5 |
3.59 |
Y160M-6 |
7.5 |
|
1010 |
10180 |
68 |
4.2 |
|
1020 |
11630 |
67.5 |
4.88 |
|
1020 |
13080 |
67 |
5.53 |
|
1000 |
14540 |
64 |
6.31 |
Y160L-6 |
11 |
|
961 |
16000 |
61 |
7 |
|
8D |
730 |
539 |
4430 |
63 |
1.05 |
Y160M1-8 |
4 |
|
558 |
5540 |
66 |
1.33 |
|
578 |
6650 |
67.5 |
1.58 |
|
588 |
7760 |
68 |
1.865 |
|
588 |
8870 |
67.5 |
2.145 |
|
588 |
9980 |
67 |
2.43 |
|
578 |
11090 |
64 |
2.78 |
